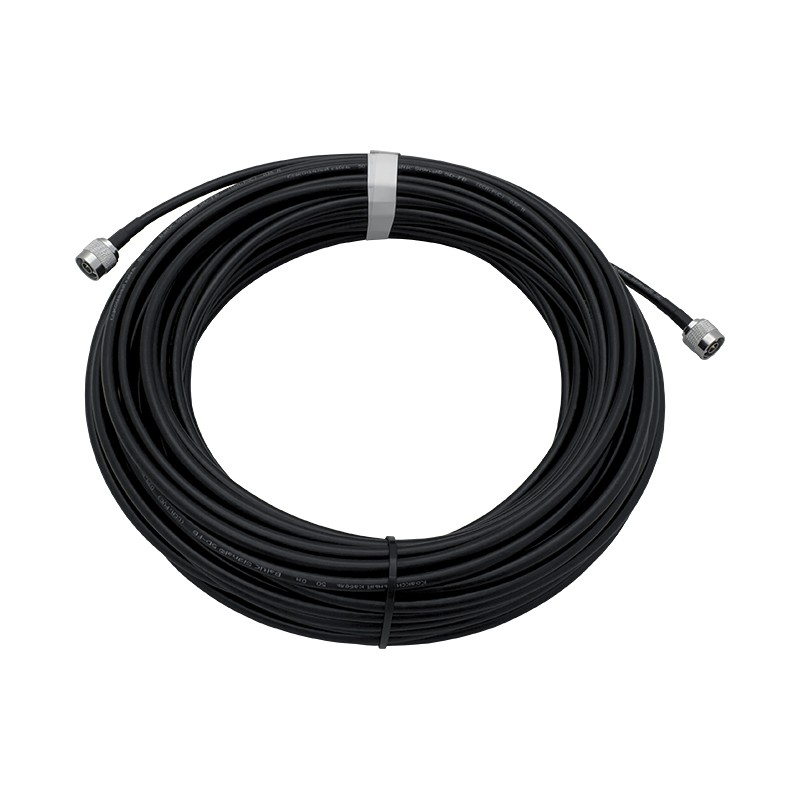

Кабельная сборка N-male - 30 метров 5D-FB - N-male

Длинная кабельная сборка для соединения устройств в составе системы усиления связи, а также в других радиосистемах. Кабель длиною 30 метров имеет установленные наконечники N-male («папа»), которые совместимы с типовыми репитерами, бустерами, приемными и раздающими антеннами.

Кабельная сборка большой длины для репитера

Часто в системах усиления возникает необходимость соединить устройства, находящиеся на большом расстоянии друг от друга. Вот некоторые наиболее частые ситуации использования проводов с коннекторами N-male:

• Подсоединение уличной антенны к усилителю связи. Необходимость в длинном кабеле возникает, например, когда приемная антенна устанавливается на высокой выносной мачте или находится на другом этаже;
• Подключение репитера к раздающей антенне или дочернему усилителю-бустеру;
• Соединение уличной антенны с иными устройствами мобильной связи (модем, LTE-маршрутизатор, шлюз, GSM-телефон...). Для подключения к таким устройствам может потребоваться адаптер или пигтейл, который обеспечит совместимость разъемов;
• Удлинение уже существующего фидерного тракта.

Коаксиальный кабель марки 5D-FB имеет диаметр 7,5 мм. Жила провода — омедненный алюминий. Благодаря умеренной жесткости, кабель легко принимает нужный угол и прокладывается вдоль углов, окон и дверей.

Учитывая большую длину сборки, рекомендуется использовать ее только с мощными источниками сигнала! В системах усиления с ослабленным сигналом рекомендуется выбрать аналогичную позицию на базе более качественного кабеля 8D-FB.

Установка разъемов, тестирование, гарантии

Процесс изготовления и тестирования кабельной сборки включает несколько этапов, на каждом из которых осуществляется строгий контроль технического процесса.

• Установка центрального пина производится пайкой, а монтаж корпуса — опрессовкой (обжимом). В процессе опрессовки на провод надевается металлический цилиндр, который также «охватывает» нижнюю часть разъема. При помощи кримперного инструмента цилиндр сжимается, удерживая провод и корпус разъема вместе;
• Место обжима прикрывается термоусадочной трубкой, которая при нагреве уменьшается и изолирует место стыка. Термоусадка обеспечивает герметизацию, а также улучшает облик товара;
• В конце процесса инженер вручную тестирует изделие. Обязательно проверяется прочность крепления разъемов (отсутствие «сползания» и «прокручивания»). Затем кабель проверяется тестером на прохождение сигнала. Только после тестирования изделие поступает в продажу.

Кабель марки 5D-FB допускает хранение и эксплуатацию при температуре от -40°C до +75°C, а PVC-оболочка гарантирует устойчивость к солнечным лучам. Кабельная сборка полностью универсальна и может использоваться не только в крытых помещениях, но и на улице.
