Ответвитель Baltic Signal BS-700/2700-25

Ответвитель BS-700/2700-25 служит для деления ВЧ-сигнала на два потока неодинаковой мощности. Прибор снабжен тремя разъемами N-female: одним общим входом и двумя выходами. Ослабление на боковом коннекторе составляет 25 дБ. При использовании этого ответвителя мощность центрального канала превышает мощность отвода в 316 раз.

Основные сценарии использования BS-700/2700-25

Ответвители применяются в многоуровневых ВЧ-системах для распределения мощности сигнала между подключенными устройствами. Используя неравномерные делители, можно направить основную мощность в направлении удаленного или более требовательного устройства, а остаточную — в сторону остального оборудования.

Использование ВЧ-ответвителей с усилителями мобильной связи (репитерами) целесообразно в следующих сценариях:

• Для распределения мощности сигнала, поступающего от усилителя к раздающим антеннам. При помощи неравномерного деления инженер может увеличить зону действия одной антенны и ограничить площадь покрытия второй. Такой метод востребован, когда необходимо обеспечить равномерное покрытие в двух соседних помещениях разной площади;
• Чтобы нивелировать разницу в мощности сигнала, проходящего по более длинным и более коротким кабельным трассам. Наиболее отдаленная антенна подключается к центральному выходу, а ближайшая — к боковому разъему;
• Также ответвитель может использоваться, чтобы выравнять мощность между линейными усилителями (бустерами), удаленными от репитера на разное расстояние.

Применение сплиттеров и сумматоров требует выполнения точных расчетов! Как правило, эти приборы используются только в проектах, выполненных по индивидуальному заказу.

Технические параметры и особенности

Рабочая частота прибора находится в диапазоне от 700 до 2700 МГц. Таким образом, BS-700/2700-25 поддерживает любые российские стандарты сотовой связи, включая GSM, 3G и 4G/LTE. Также возможно применение с WiFi-оборудованием частоты 2,4 ГГц. Делитель не требует питания и относится к пассивным компонентам.

Импеданс (сопротивление) всех разъемов — 50 Ом. Это стандартное значение для оборудования сотовой связи гарантирует совместимость с распространенными видами кабельных сборок.

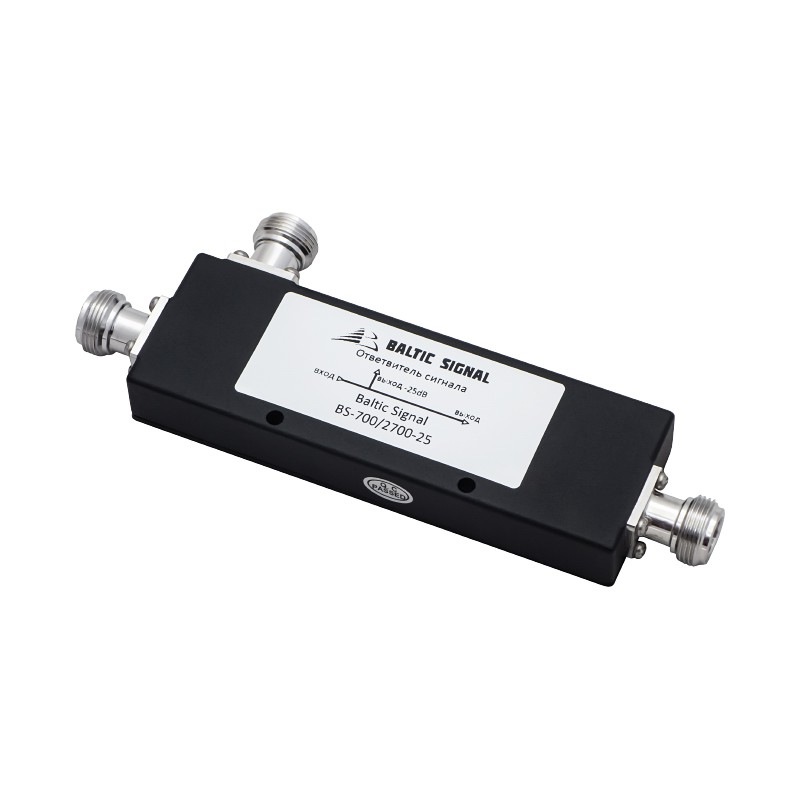

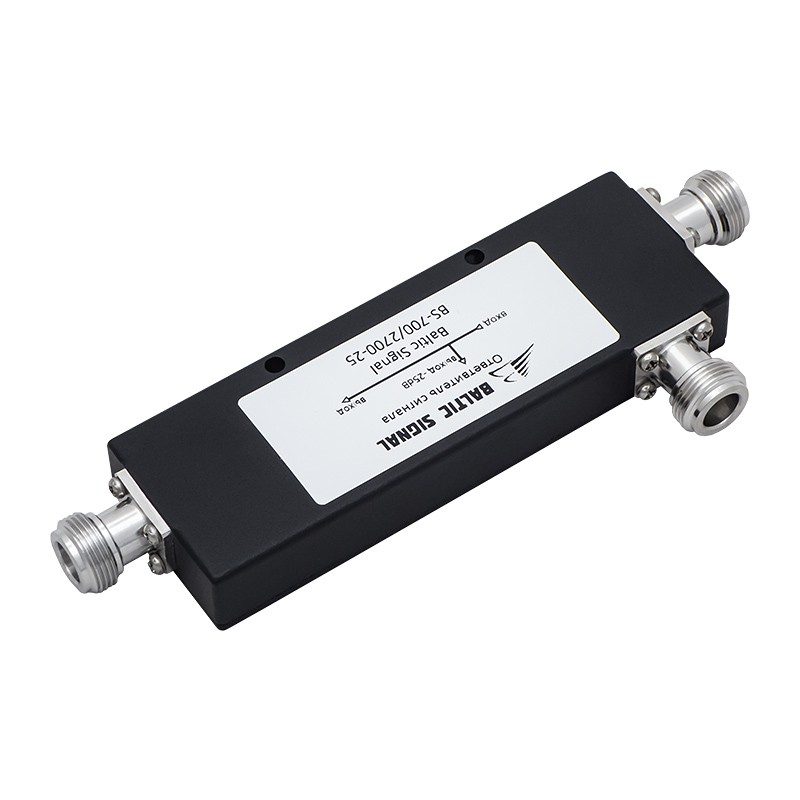

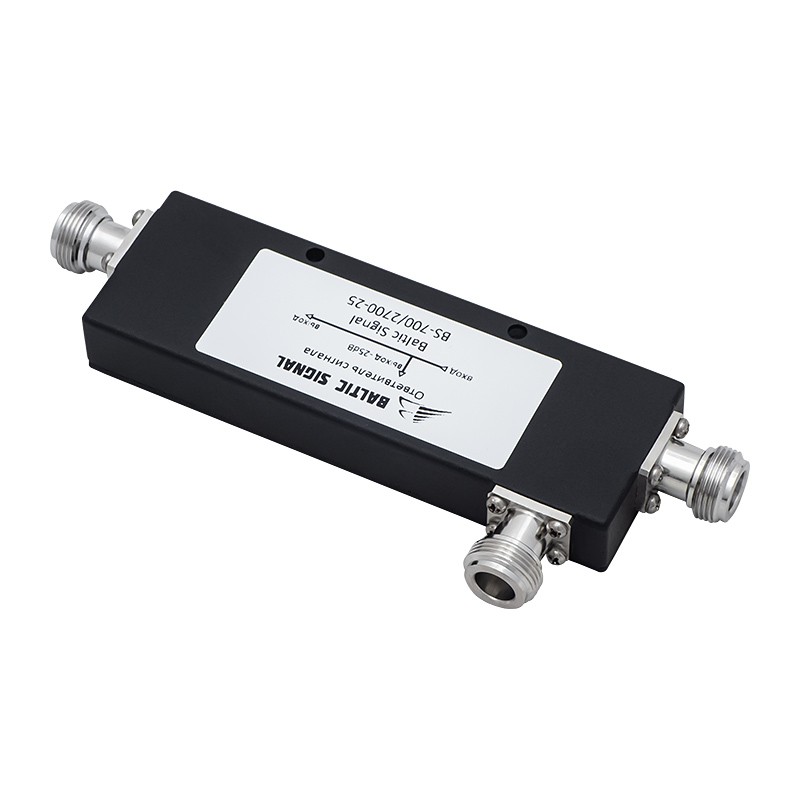

Прибор выполнен в увесистом металлическом корпусе черного цвета. Корпус одновременно выполняет защитную и экранирующую функции, оберегая внутренние компоненты от возможных шумов, наводок и физических воздействий. Собственные потери сигнала не превышают 0,5 дБ.
