Антенна GSM/3G/4G KPM15-790/2700 (Направленная, 15 дБи)

Антенна КРМ-790/2700С разработана для проведения радиочастотных исследований в домашних, полевых и лабораторных условиях. Измерительная антенна разрабатывалась специально для использования с переносными анализаторами спектра Arinst (приобретается отдельно).

При подключении антенны к измерительному приемнику или анализатору доступно измерение напряженности электромагнитного поля, изучение радиочастотной обстановки, поиск электромагнитных источников излучения.

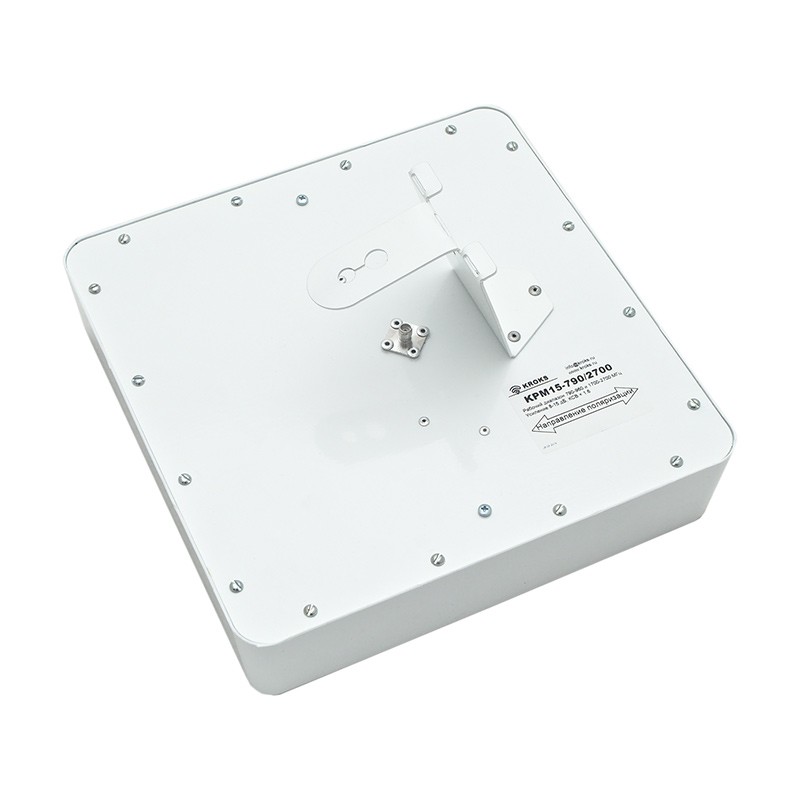

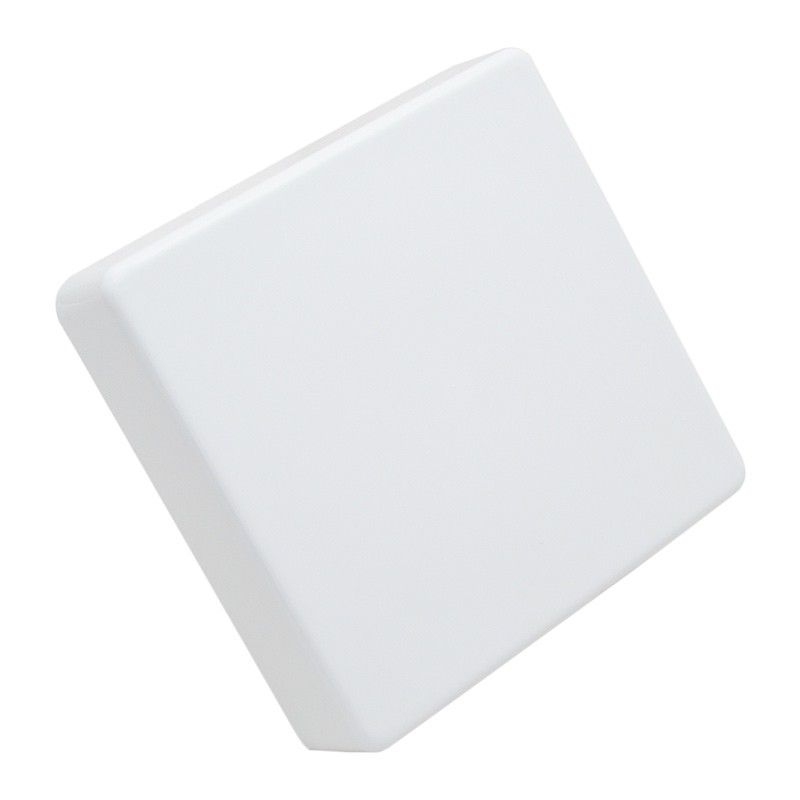

Антенна может работать в двух частотных диапазонах: 790–960 МГц и 1700–2700 МГц, что покрывает потребности при анализе сигнала стандартов GSM/2G, 3G, 4G и WiFi (на частоте 2,4 ГГц). Заявленный коэффициент усиления Kroks КРМ-790/2700 при работе на частотах 790–960 МГц достигает 8 дБи, в диапазоне 1700–2700 МГЦ — до 15 дБи. По типу исполнения антенна КРМ-790/2700 является панельной направленной.

Антенна (равно как и спектр-анализатор) может применяться для решения широкого круга профессиональных и любительских задач. Антенна КРМ-790/2700 позволяет анализатору спектра обнаружить и замерить слабый сигнал, «не видимый» при помощи штатной антенны анализатора. Внешняя антенна незаменима и в том случае, когда в комплект поставки спектр-анализатора не включена штатная антенна.

Использование антенны Kroks КРМ-790/2700С совместно с анализатором спектра позволяет замерить силу сигнала мобильной связи, выяснить загруженные и свободные частотные диапазоны, узнать направление расположения вышки оператора связи. Поддержка указанных выше частотных диапазонах позволяет замерять уровень сигнала подавляющего большинства российских операторов мобильной связи.

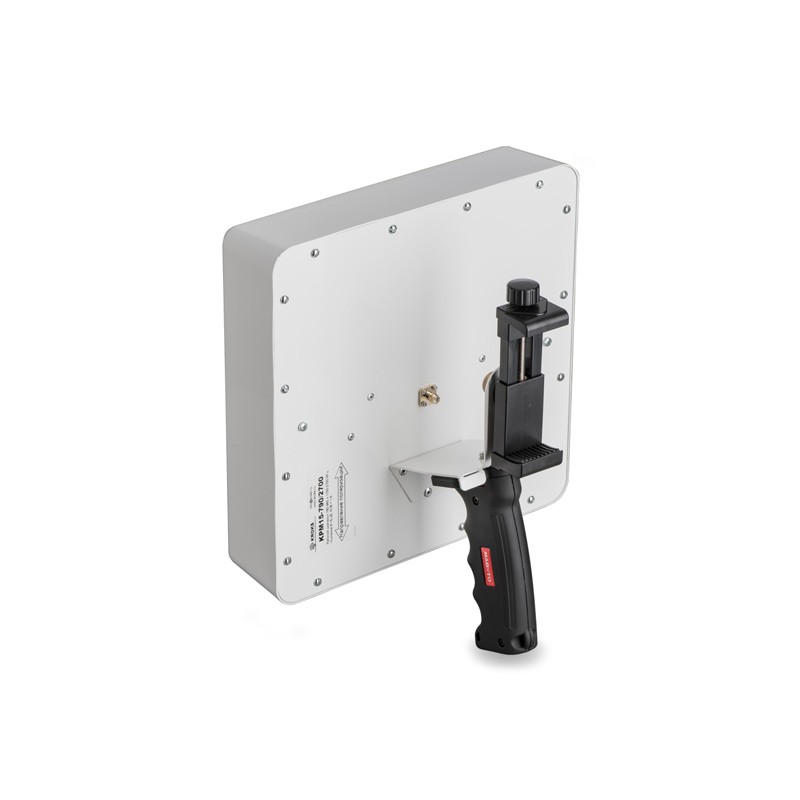

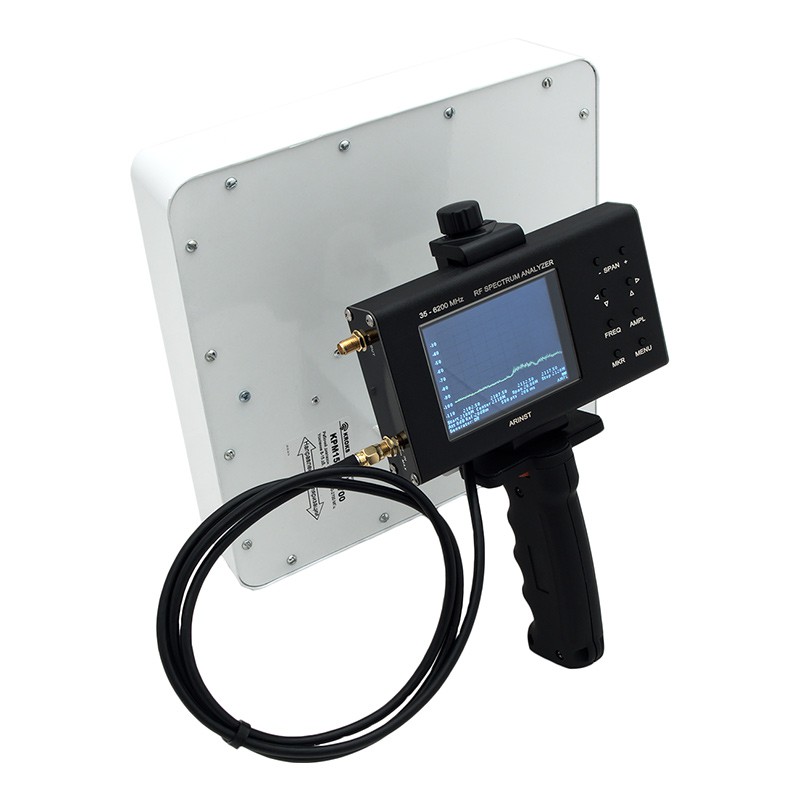

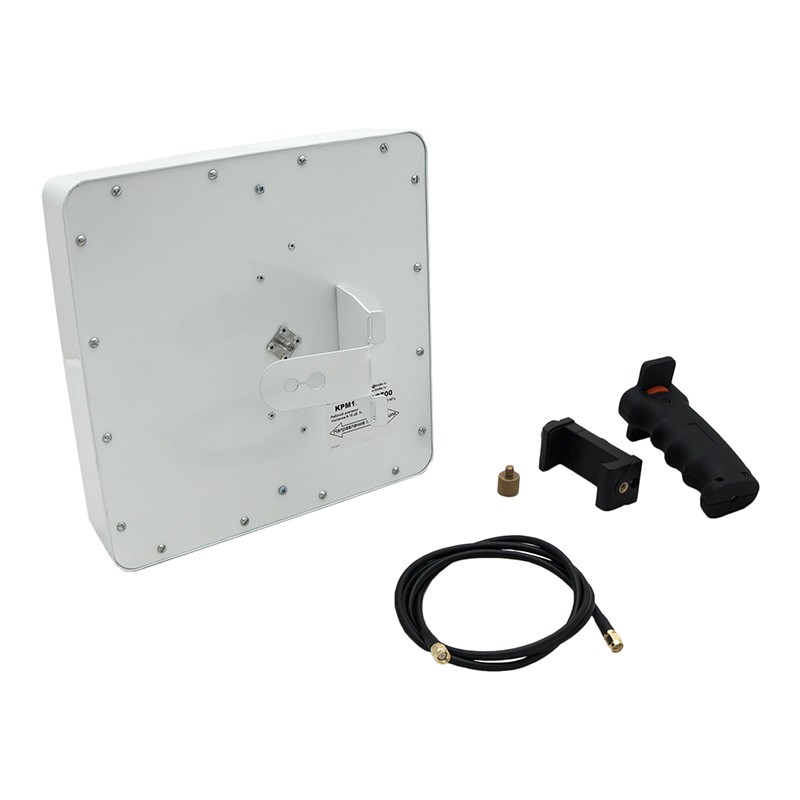

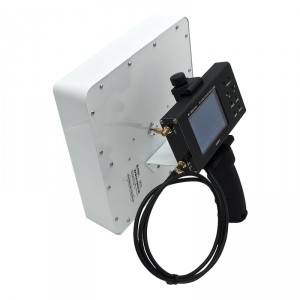

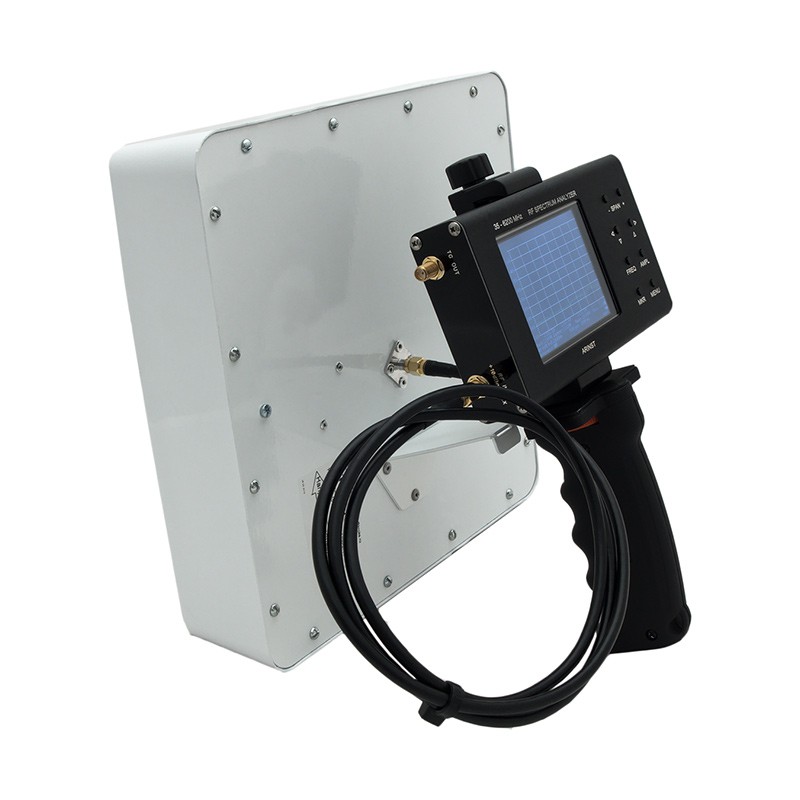

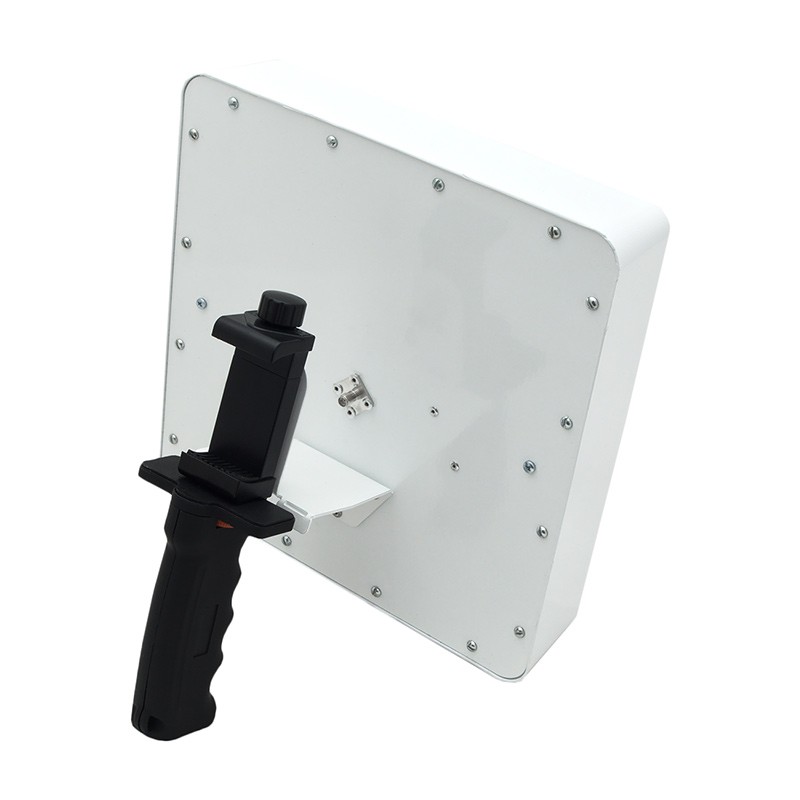

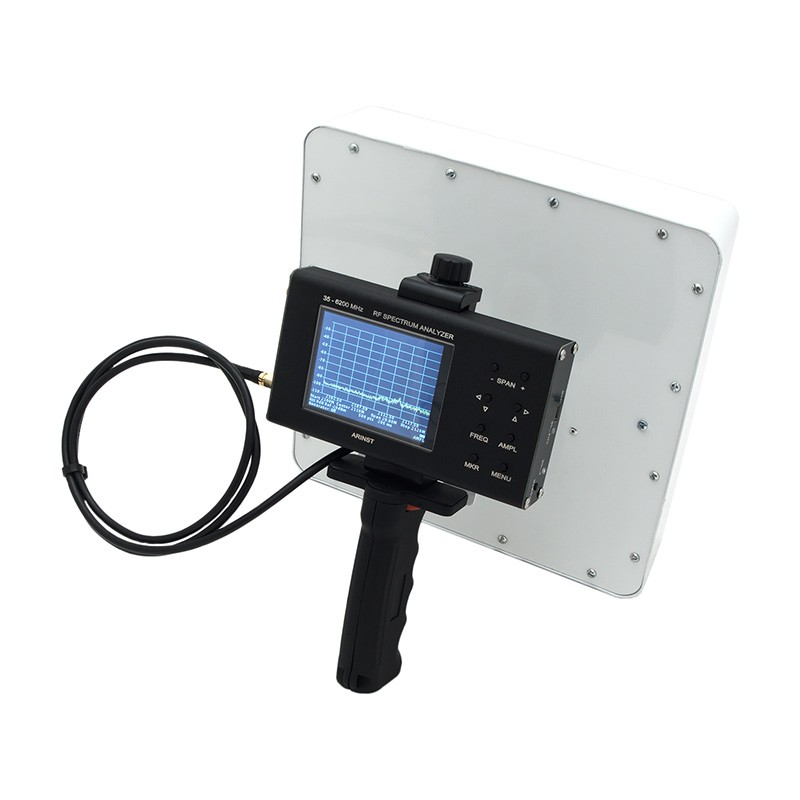

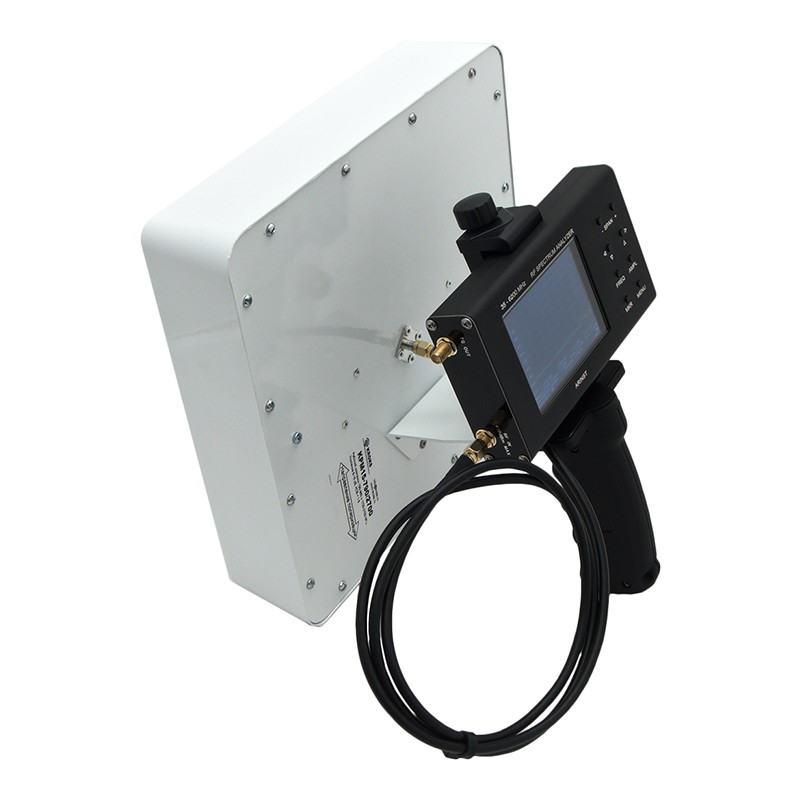

Поскольку антенна КРМ-790/2700 разработана для использования с анализаторами Arinst SSA R2, в комплект поставки включен ряд аксессуаров и приспособлений: удобная рукоятка (по типу пистолетной) и раздвижной кронштейн-держатель для надежной фиксации анализатора на рукоятке. Антенна в сборе с рукояткой и анализатором спектра на держателе представляет собой удобный для транспортировки и эксплуатации рабочий инструмент инженера-радиотехника. Вес измерительного комплекса (с анализатором спектра Arinst SSA Lite R2) в сборе — всего 1,4 кг.

При использовании анализаторов спектра других моделей и марок (без ЖК-экрана) раздвижной держатель может использоваться для фиксации управляющего смартфона. Для модельного ряда анализаторов спектра Arinst разработано мобильное приложение, позволяющее управлять прибором со смартфона, выводить информацию на экран и сохранять результаты и настройки.

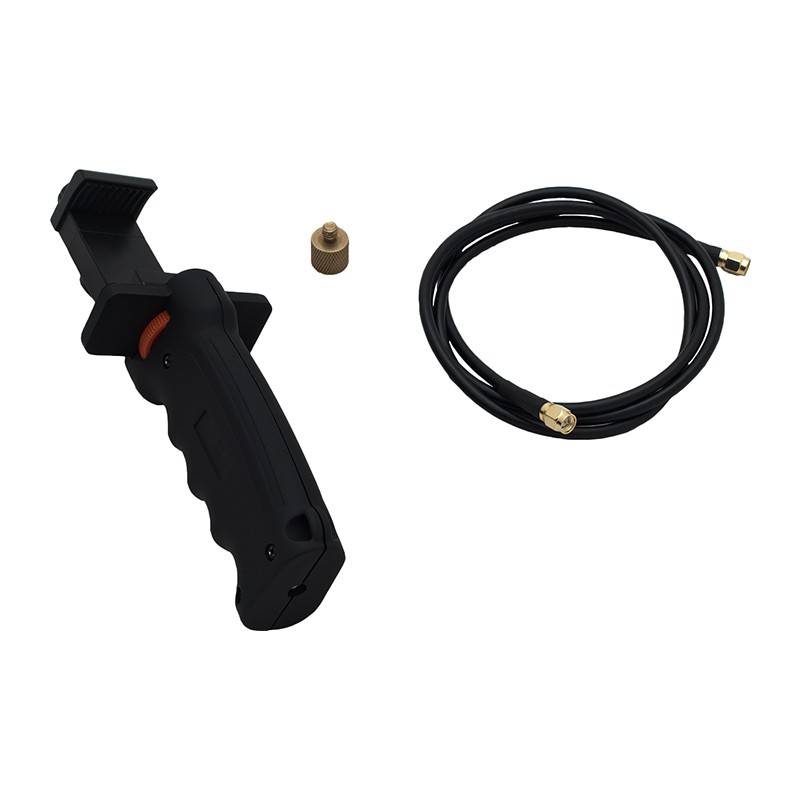

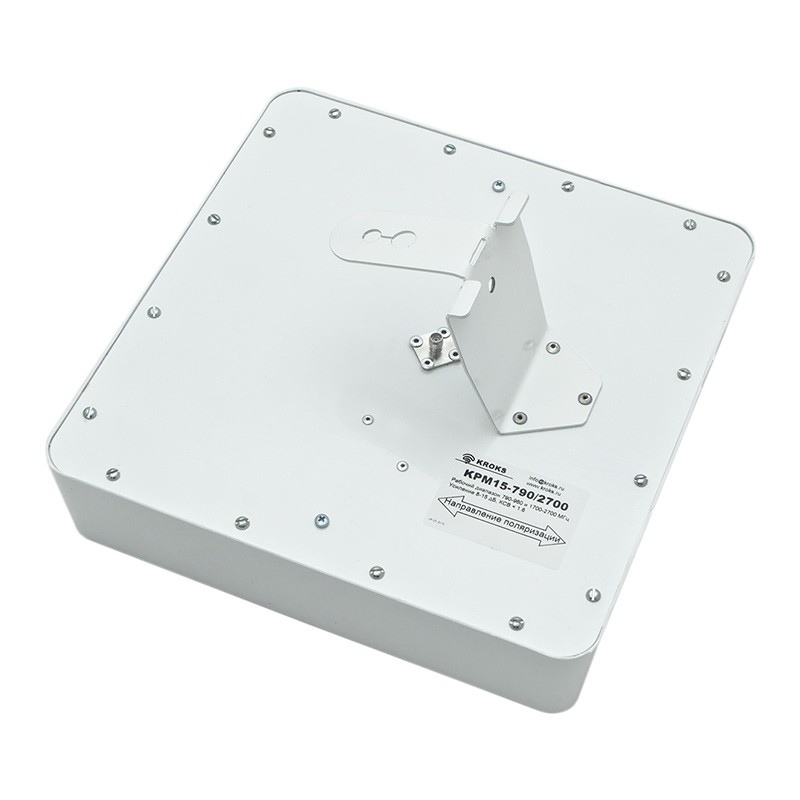

Вместе с антенной поставляется кабель с разъемами SMA-male длиной 1 метр. С его помощью антенна подключается к анализатору или иному оборудованию. Для подключения к некоторым видам приборов могут понадобиться дополнительные переходники и пигтейлы. В руководстве по эксплуатации подробно описан процесс сборки и порядок проведения измерений.
