Пигтейл SMA-female - MMCX

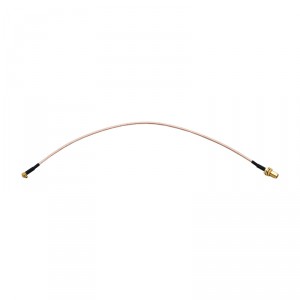

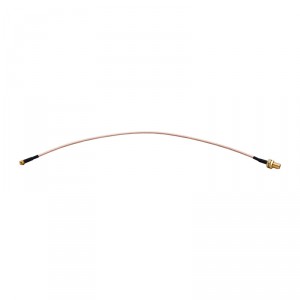

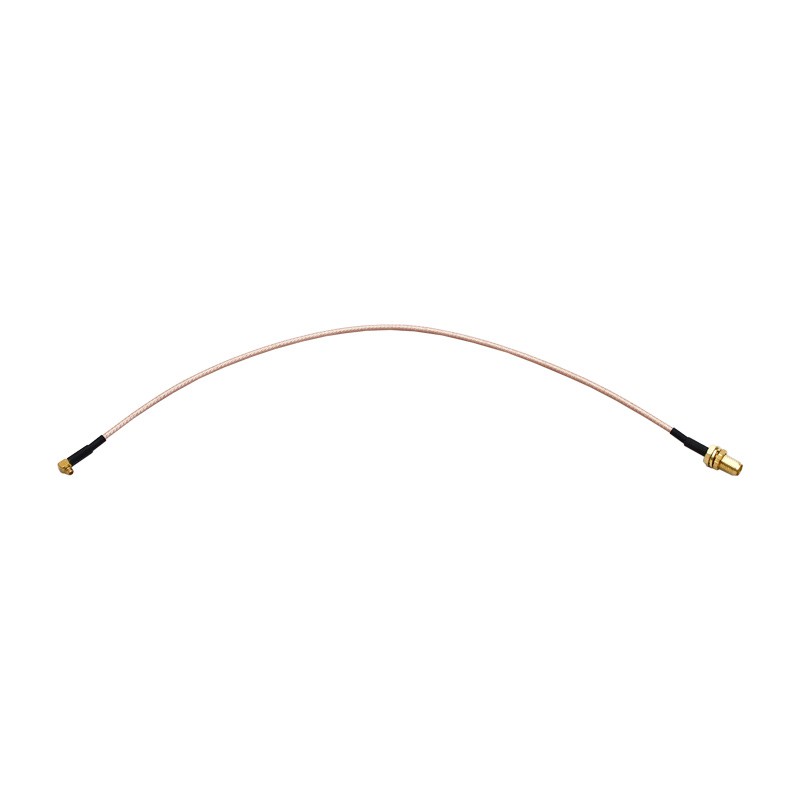

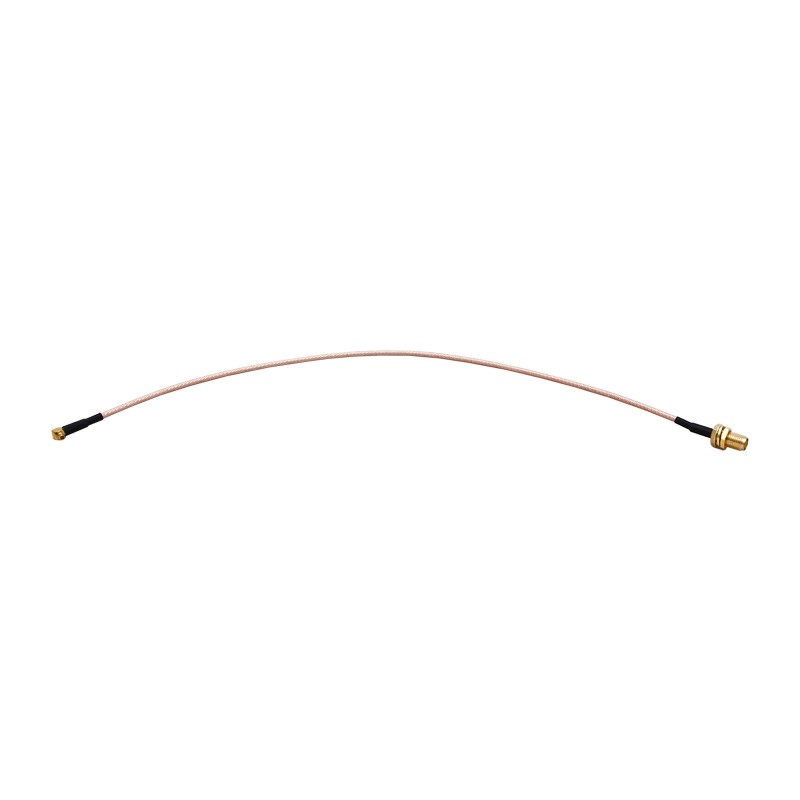

Качественный переходник (пигтейл), оснащенный антенным разъемом SMA-female с одной стороны и низкопрофильным коннектором MMCX-male с другой. Применяется для подключения внешних антенн к розеткам MMCX на печатных платах.

Изначально термин «пигтейл» происходит от английского слова pigtail, в переводе — «поросячий хвост». Своим названием антенные адаптеры обязаны небольшой длине и внешнему виду тонкого коаксиального кабеля RG-316 с оболочкой розового цвета. Кабель RG-316 выбран для переходников неслучайно: его маленький диаметр без труда позволяет разместить на нем любые микроразъемы.

Для подключения систем усиления сотовой связи и WiFi-оборудования обычно используются ВЧ-кабели большого диаметра (5D-FB, RG-213, 8D-FB и другие) с полноразмерными коннекторами. Такие кабели плохо гнутся и иногда затрудняют монтаж устройств. В свою очередь, пигтейлы имеют большую гибкость, и легко умещаются в гермобоксах и небольших корпусах.

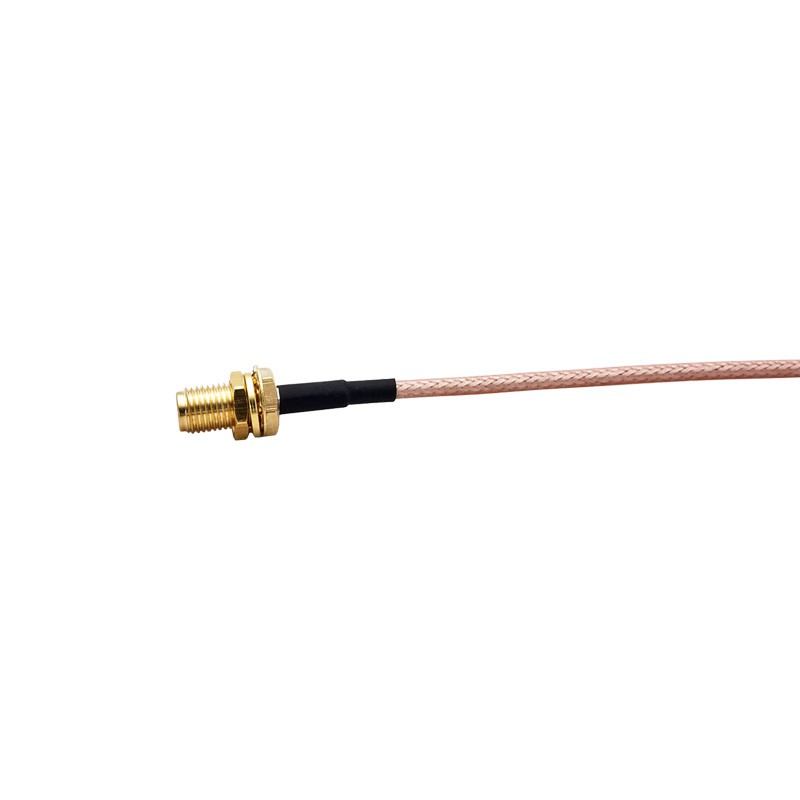

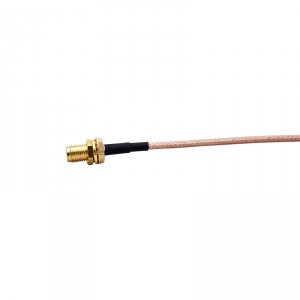

SMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом и поддерживающий передачу сигнала частотой до 18 ГГц. Сегодня коннекторы SMA используются преимущественно для подключения внешних 3G/4G-антенн к роутерам, стационарным GSM-телефонам, автомобильным репитерам и другим устройствам.

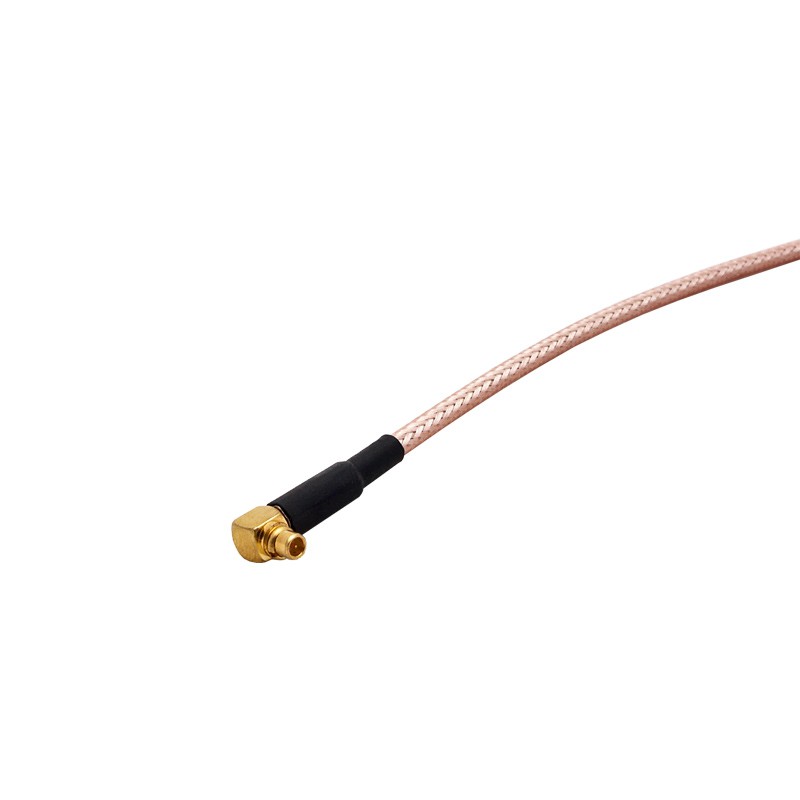

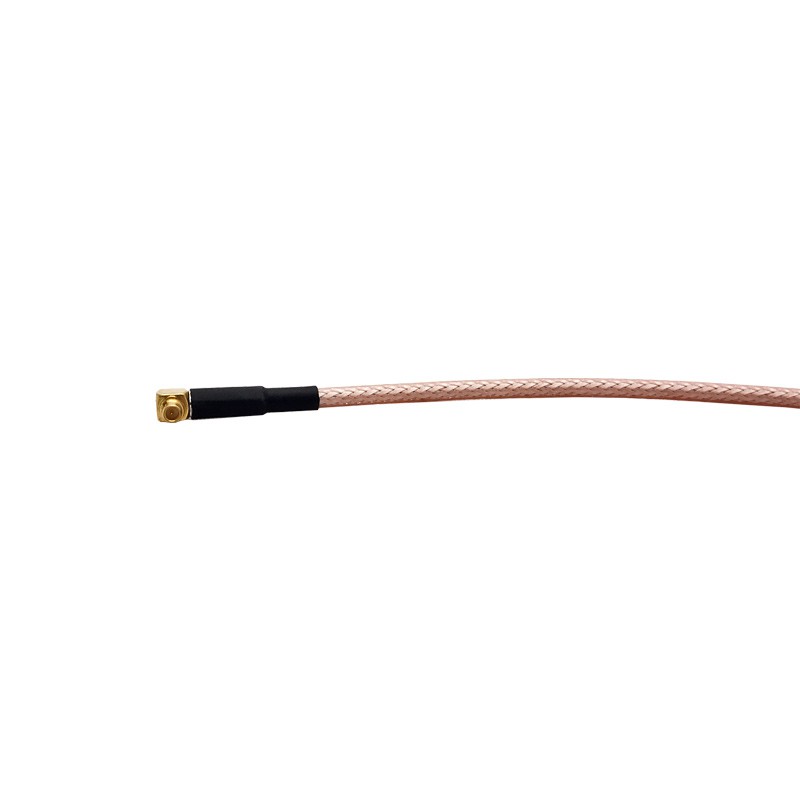

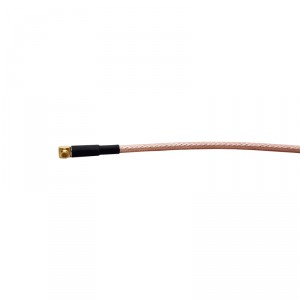

В свою очередь, MMCX (Micro-Miniature Coaxial) — уменьшенная версия разъема MCX с защелкивающимся механизмом и возможностью вращения ответной части на 360°. Коннектор рассчитан на максимальную мощность 6 ГГц и обычно устанавливается на WiFi- и 3G/4G-модулях, исполненных в формате печатных плат. В отличие от хрупкого коннектора U.FL/IPX, MMCX является более долговечным и поддерживает до 500 циклов сопряжения.
