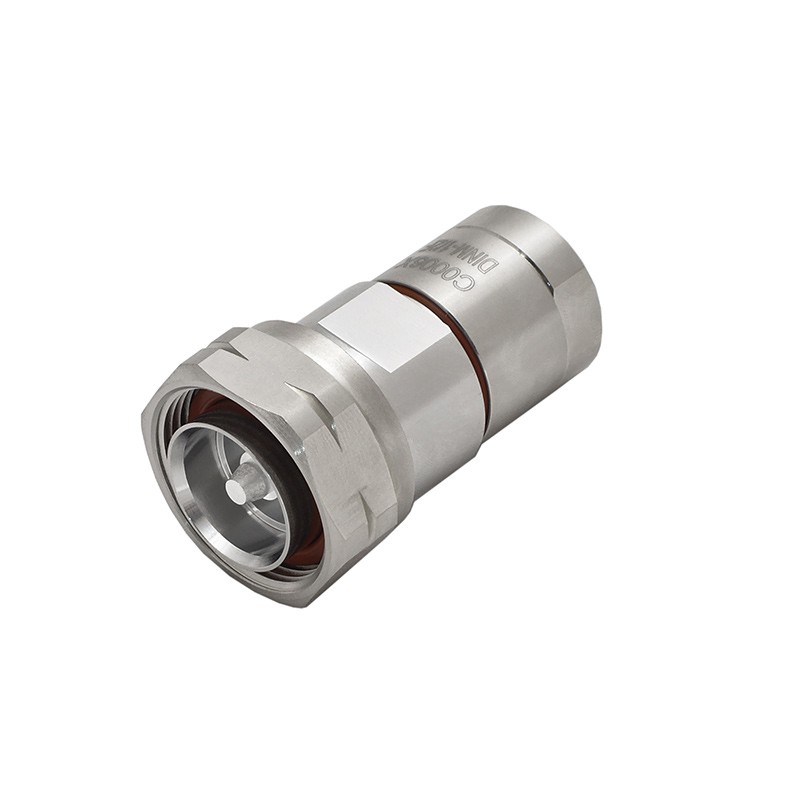

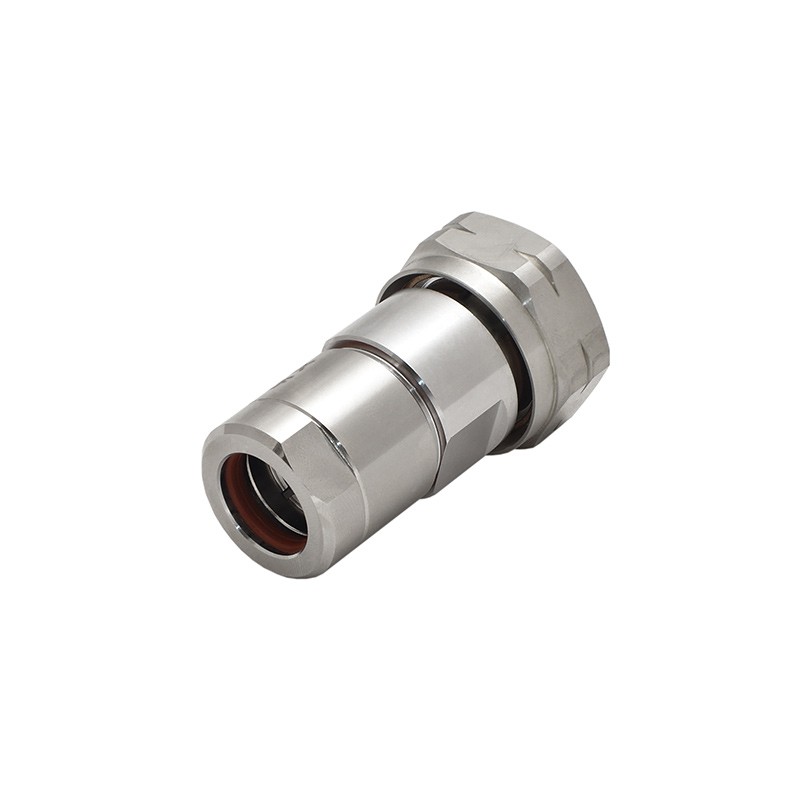

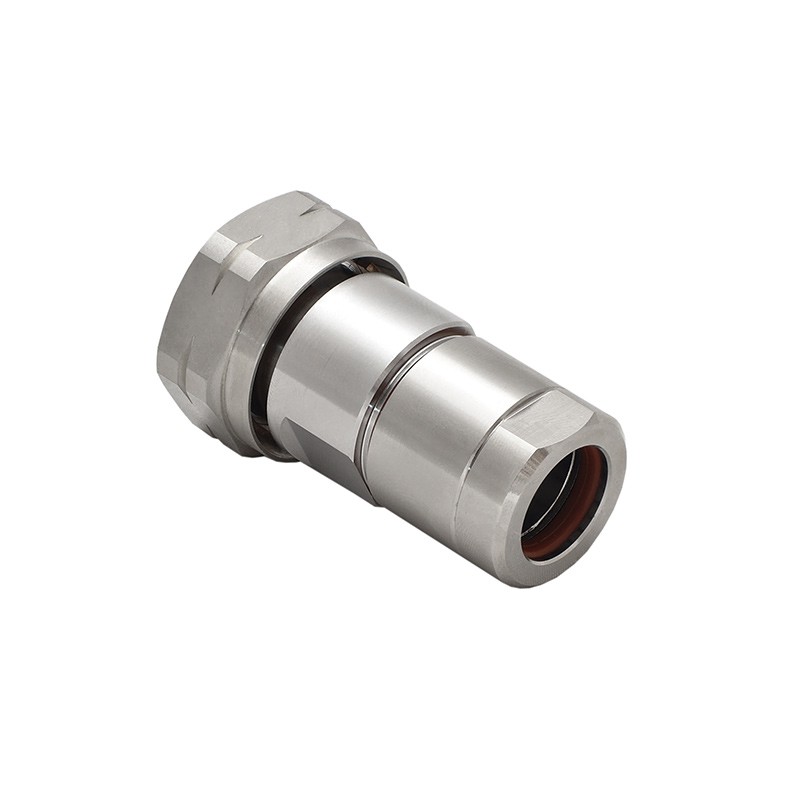

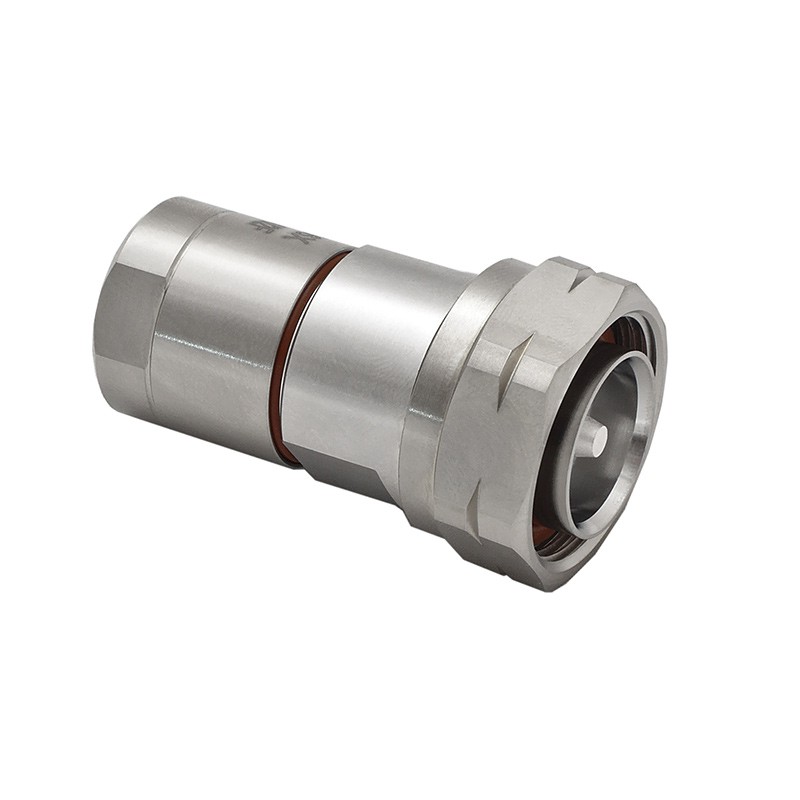

Разъём DM-1/2F (DIN-male, прижимной, на кабель 1/2) (Acome C0006X)

Коаксиальный разъем (вилка) серии 7/16 DIN для фидерных кабелей диаметром 1/2". Имеет волновое сопротивление 50 Ом, низкий уровень интермодуляционных искажений и качественную защиту от внешних воздействий. Коннекторы 7/16 используются с профессиональным оборудованием для передачи ВЧ-сигнала высокой мощности.

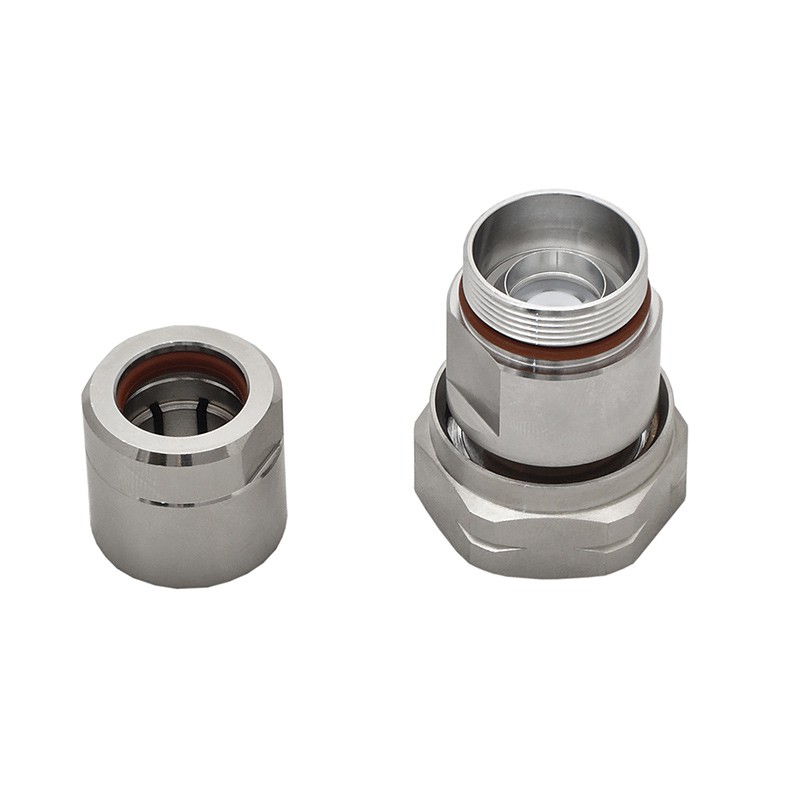

Данный разъем является прижимным и не требует специальных инструментов для монтажа кабеля. Конструкция коннектора обеспечивает предельную надежность соединения, защиту от вибраций и водо- и пыленепроницаемость по стандарту IP68.

Серийное обозначение 7/16 расшифровывается как диаметр внутреннего контакта 7 мм и диаметр внешнего контакта 16 мм. Основная сфера применения соединителя 7/16 — подключение базовых станций сотовой связи и промышленных антенных систем. Разъем обеспечивает минимальные потери сигнала на частоте до 3 ГГц.

Уровень интермодуляционных искажений третьего порядка при двух несущих по 20 Вт каждая и частоте ≤1880 МГц составляет -158 dBc. Низкий уровень интермодуляционных искажений особенно важен, когда несколько радиопередатчиков задействуют одну антенну или антенна базовой станции устанавливается в непосредственной близости от множества других передающих антенн.

Разъем Acome C0006X рассчитан на кабель 1/2 серии Flex (16 мм).
