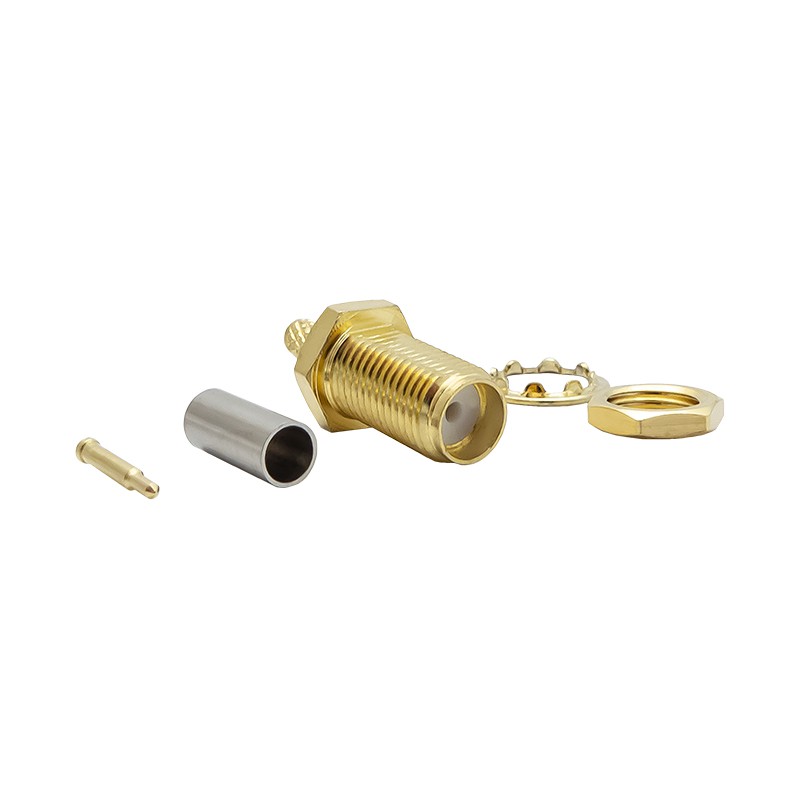

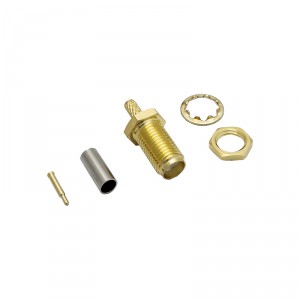

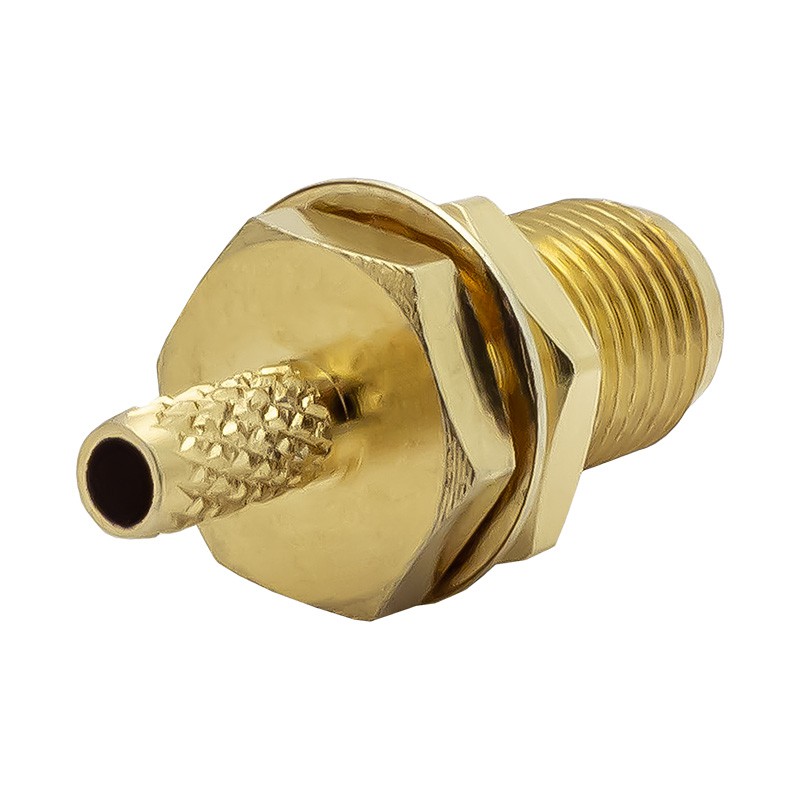

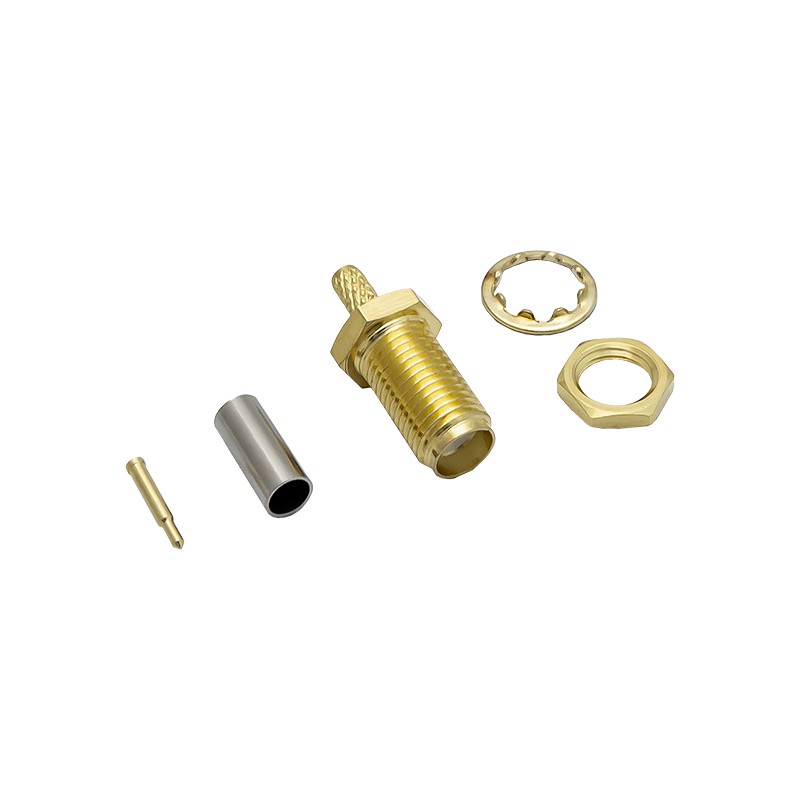

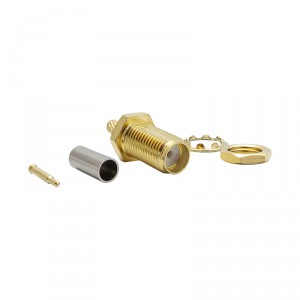

Разъём S-A211L (RP-SMA-female, обжимной, на кабель RG-174, RG-316, реверсный)

Коннектор RP-SMA-female («мама») с прямым исполнением корпуса. Применяется при изготовлении пигтейлов (антенных адаптеров) и коротких кабельных сборок для WiFi-оборудования.

Для чего нужен реверсивный разъем S-A211L?

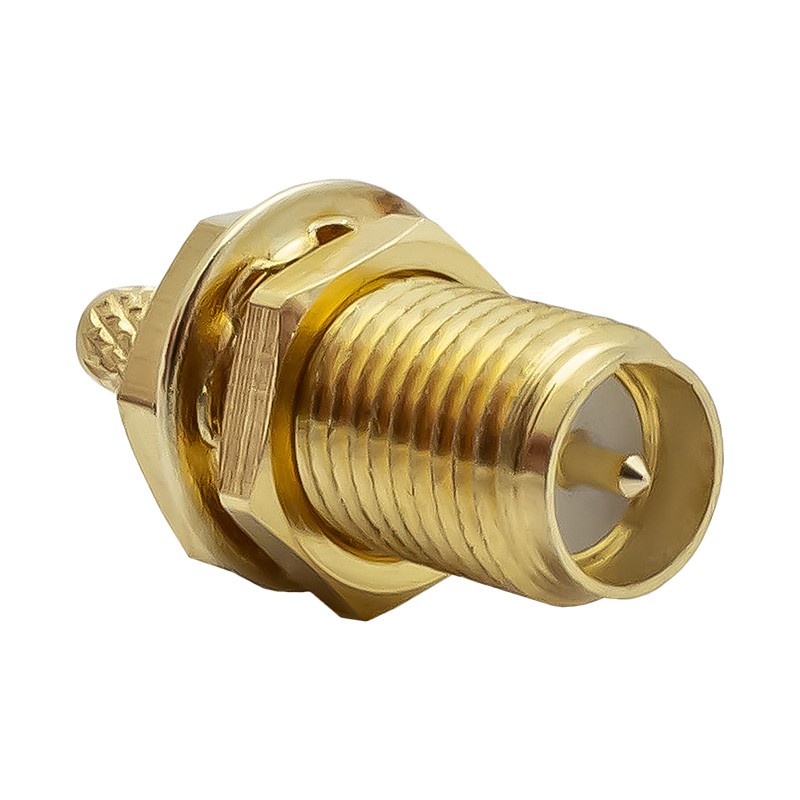

Область использования коннектора продиктована его конструкцией. В отличие от обычных SMA-портов, серия RP-SMA имеет обратную полярность вилки и розетки. Такая конфигурация была разработана специально, чтобы WiFi-антенны отличались от компонентов ВЧ-систем прочего назначения. Представленный штекер имеет выступающий центральный контакт и внешнюю резьбу.

Производители часто оснащают WiFi-оборудование портами серии RP-SMA. Встретив такой разъем на своем устройстве, вы можете быть уверены, что оно предназначено для работы в беспроводных сетях.

Какой нужен кабель?

S-A211L предназначен для установки на коаксиальный провод Ø2,5 мм, такой как RG-316 или RG-174. Тонкие кабели имеют высокий коэффициент затухания, поэтому их не рекомендуется использовать для прокладки продолжительных кабельных трасс. Основная область их применения — изготовления пигтейлов (антенных переходников).

По типу монтажа штекер относится к разъемам обжимного типа. Чтобы установить его на провод, потребуются специальные клещи (кримпер). Монтаж центральной жилы осуществляется пайкой. Правильная установка требует не только специального инструмента, но и навыка работы с обжимными коннекторами. К достоинствам обжимного монтажа можно отнести надежную фиксацию штекера на кабеле, долговечность, лучшую стабильность к вибрациям.
