Разъём B-112/8D (BNC-male, прижимной, на кабель 8D)

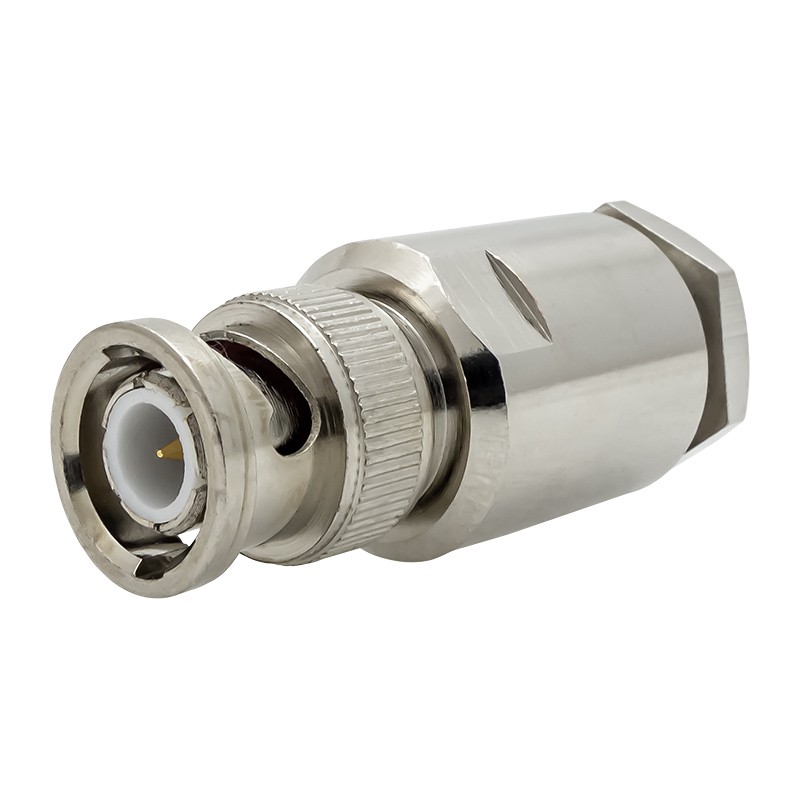

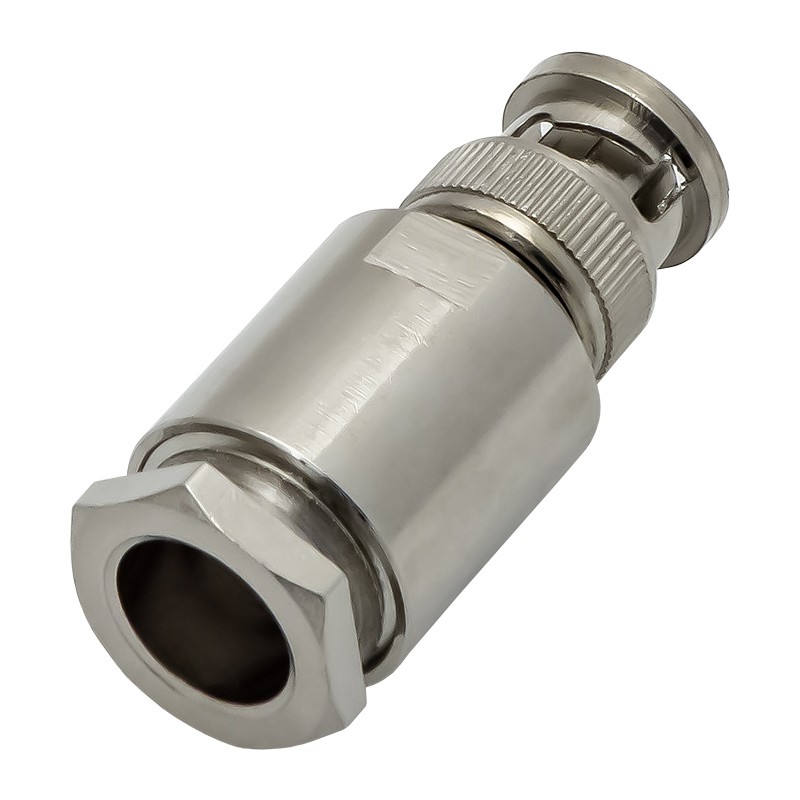

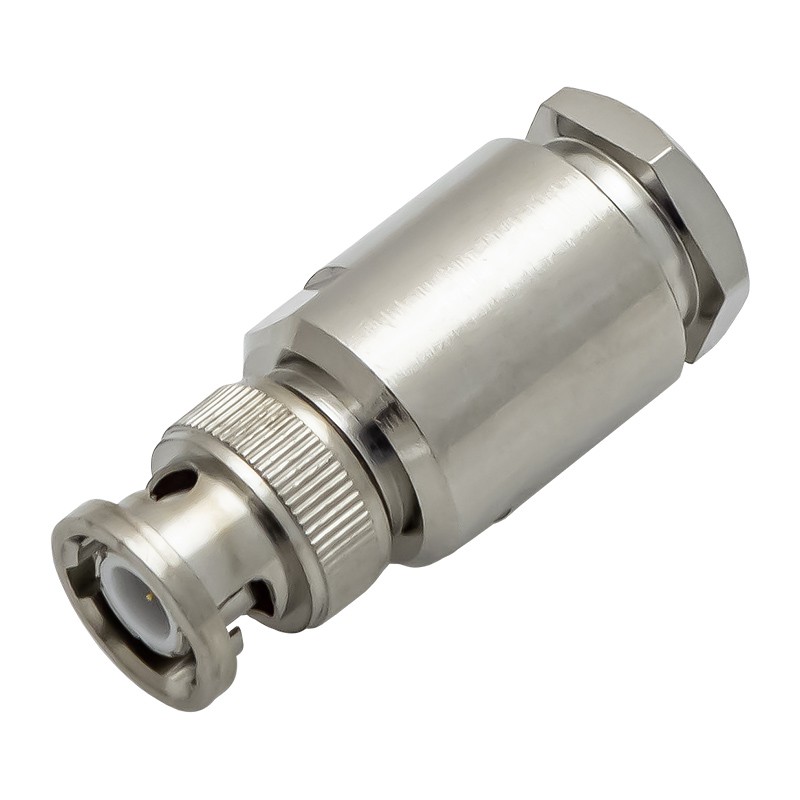

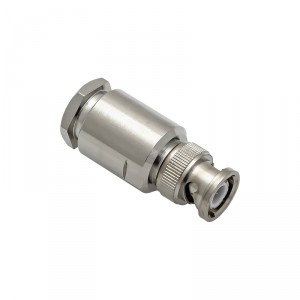

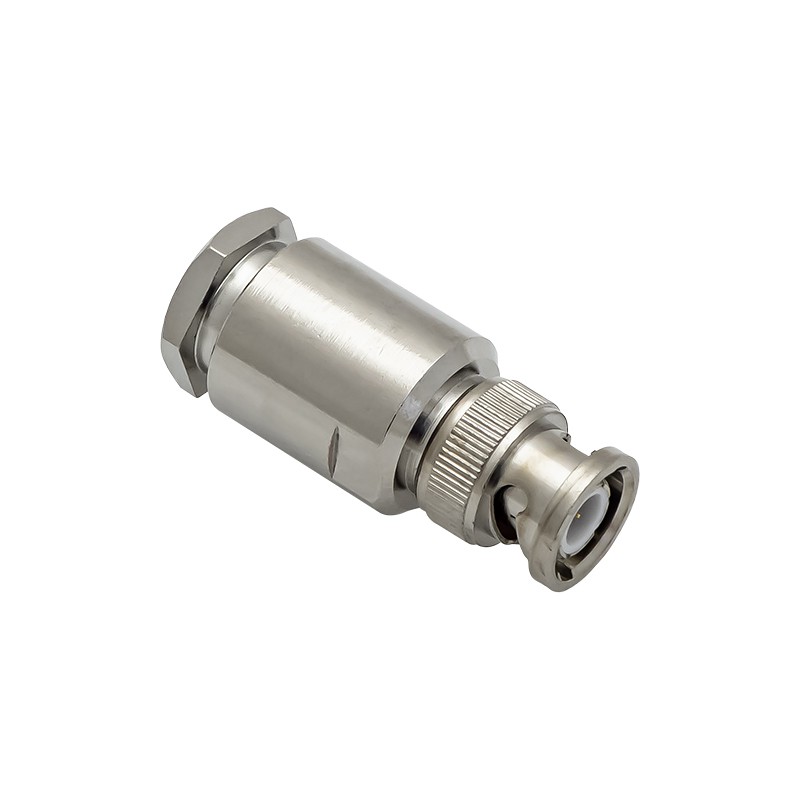

Коннектор серии BNC «папа» (вилка) для установки на коаксиальный кабель марки 8D-FB или близкие аналоги. Штекер B-112/8D крепится на проводе прижимным методом, то есть не требует использования специальных инструментов. В процессе монтажа вам потребуется лишь паяльник, нож для зачистки и пассатижи.

Прижимной BNC-male для коаксиального кабеля Ø11 мм

Разъем имеет волновое сопротивление 50 Ом и предназначен для использования с коаксиалом 8D-FB (Ø11 мм). Сфера применения этих коннекторов включает передачу ВЧ-сигнала частотой до 4 ГГц:

• Системы радиосвязи, в том числе сотовой связи;
• Усилители и генераторы высокочастотного сигнала;
• Разнообразное измерительное оборудование (осциллографы, анализаторы спектра);
• Оборудование видеонаблюдения, аудиосистемы.

Особенности байонетного соединения

Серия BNC оснащена штыковым соединением типа «байонет»: скрепление вилки и розетки производится простым поворотом одной части вокруг другой на четверть оборота. Преимущество байонета — простота и скорость подключения при сохранении высокого качества передачи сигнала.

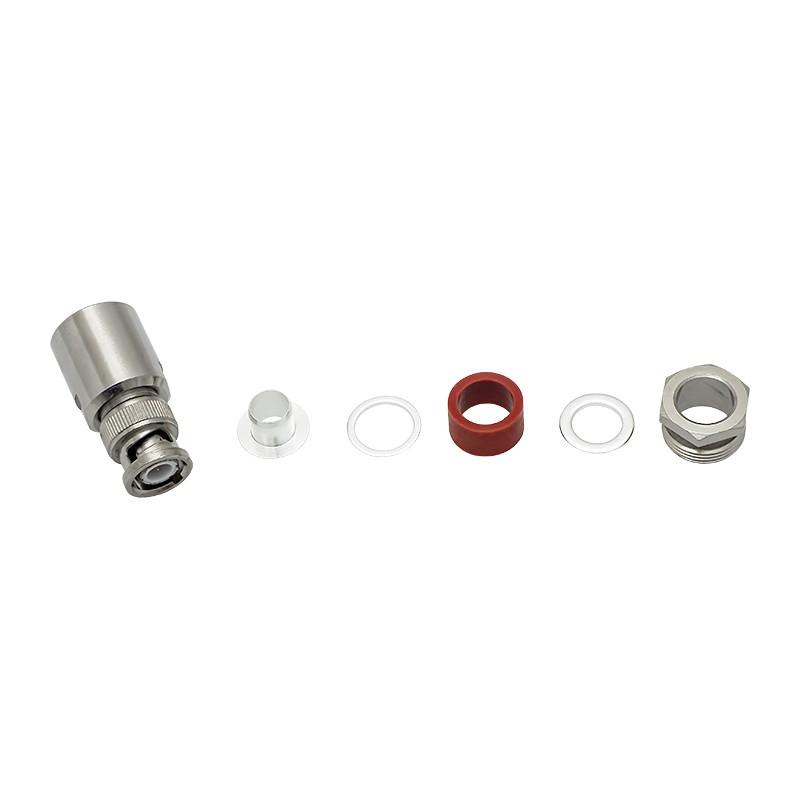

Коннектор состоит из внешнего корпуса, гайки и ряда внутренних элементов: муфты, двух шайб, втулки и иглы (пина). Для установки вам потребуется лишь зачистить кабель, припаять центральную жилу к пину и установить элементы в правильном порядке. Разъем фиксируется на проводе, когда вы закручиваете заднюю гайку.

Корпус разъема имеет никелированное покрытие, которое препятствует возникновению коррозии и защищает от внешних воздействий. Разъем поставляется «в сборе», а его установка обычно занимает не более 5 минут.
