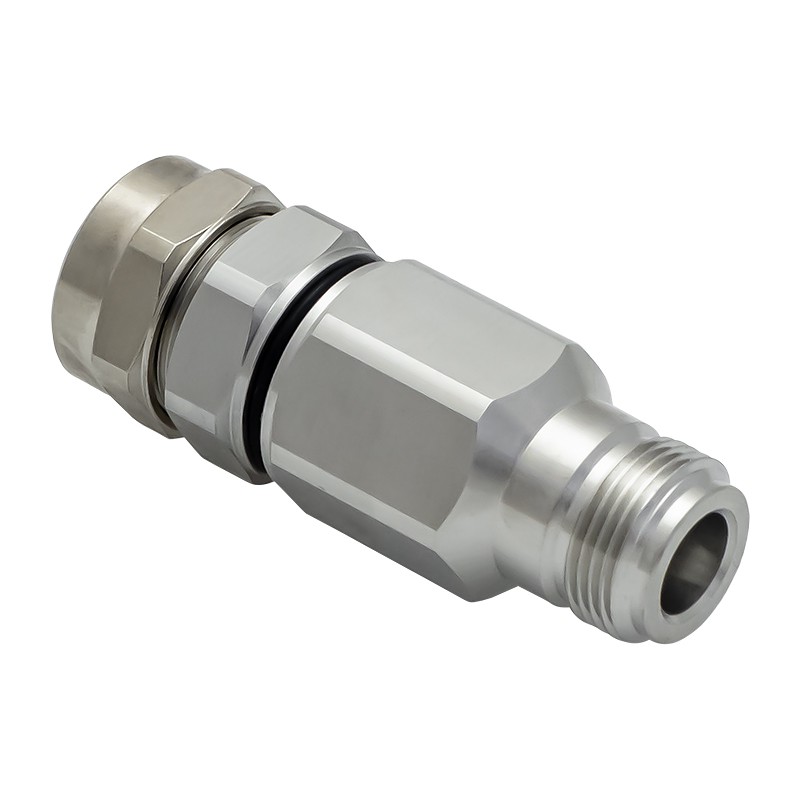

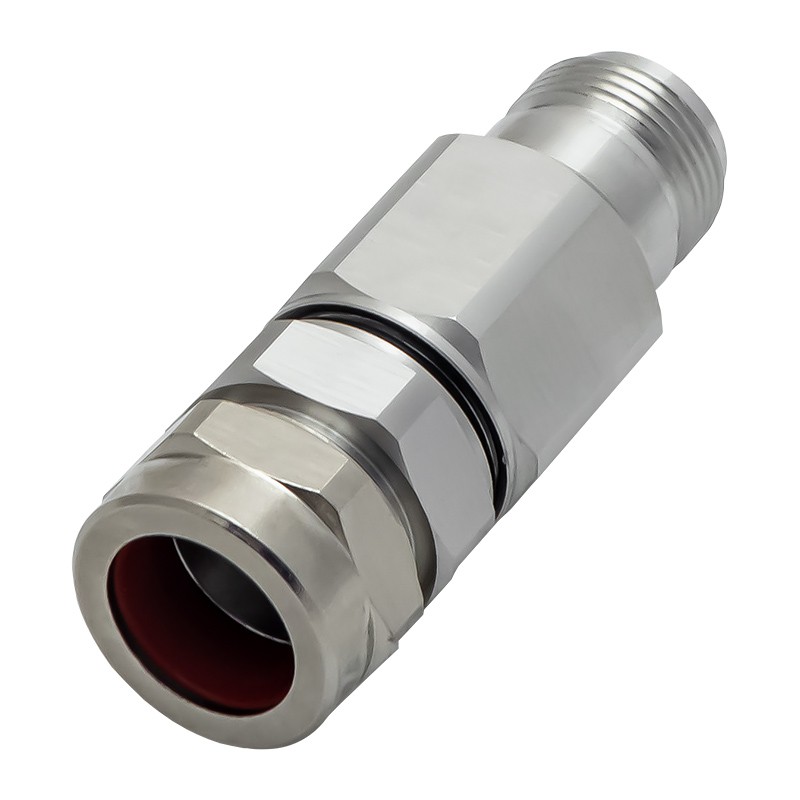

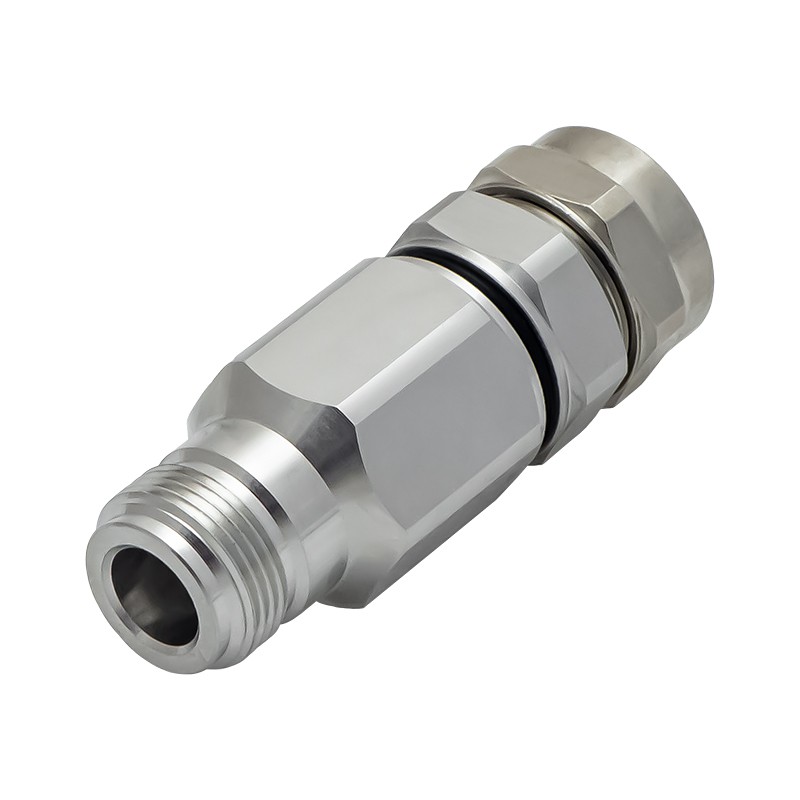

Разъём NF-1/2SF (N-female, прижимной, на кабель 1/2 SF)

Разъем N-типа («мама») для гибкого фидерного кабеля 1/2″ SuperFlex. Коннектор имеет прижимную конструкцию и во время монтажа не требует пайки или обжима. Основная сфера применения — чувствительные системы связи с повышенными требованиями к качеству передачи сигнала.

Когда используются соединители N-типа?

Коннектор N-типа применяется в сотовом оборудовании как профессионального, так и бытового назначения. Стандарт N-type широко используется для соединения антенн с приемниками и передатчиками ВЧ-сигнала, в том числе в составе базовых станций или систем ретрансляции (усиления).

Стандартный импеданс 50 Ом, надежное резьбовое соединение и низкие потери сделали серию N-разъемов особенно популярной среди производителей сотового оборудования и радиоинженеров.

Гибкий фидерный кабель

Фидер 1/2″ SF имеет внешний диаметр около 13,5 мм, что соизмеримо с наиболее качественными коаксиальными кабелями. Однако, в отличие от последних, фидер в качестве внешнего проводника имеет сплошную медную трубку, которая обеспечивает надежное экранирование и передачу сигнала с минимальными потерями. Свое название SuperFlex эта серия получила из-за высокой гибкости, нетипичной для фидерных кабелей.

Как правило, фидер 1/2″ SF применяется при повышенных требованиях к среде передачи, например, в составе базовых станций операторов или промышленных систем усиления сотовой связи.

Особенности коннектора NF-1/2SF

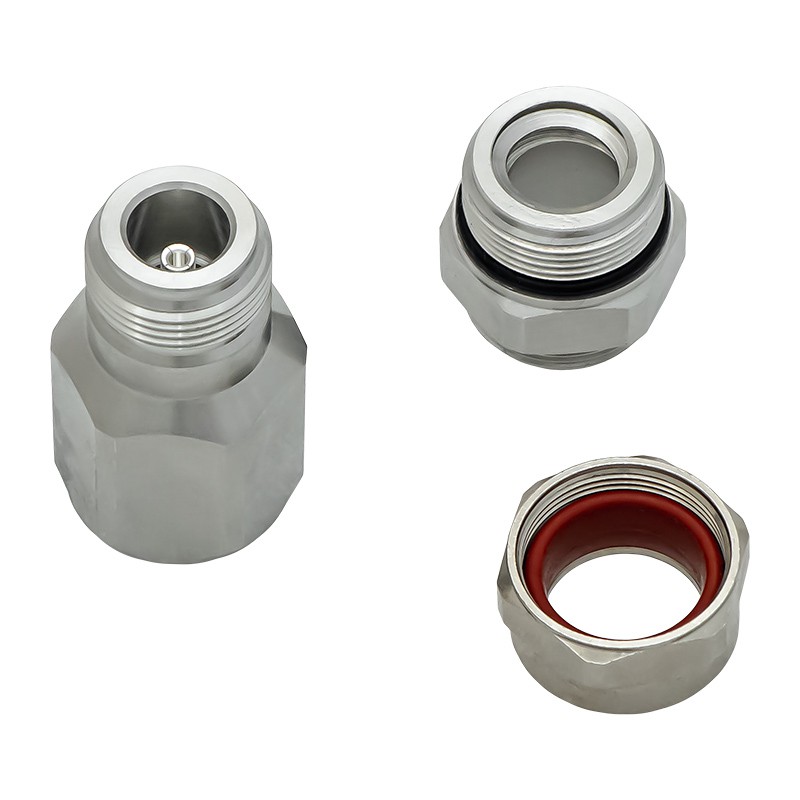

Разъем имеет прямое исполнение. По своей конструкции коннектор состоит из основной части, затяжной гайки и герметизирующей гайки с уплотнительным кольцом. Основные элементы коннектора выполнены из качественного сплава (латунь) с нанесенным защитным покрытием.

Во время установки рекомендуется использовать зачистной инструмент для фидера 1/2″ SuperFlex. Процесс монтажа занимает считанные минуты, не требует пайки или обжима. Каждая единица товара запакована в индивидуальную упаковку, защищающую от влаги и пыли во время хранения и транспортировки. К каждой упаковке прилагается инструкция по монтажу.

Иногда бывает непросто подобрать нужный разъем для того или иного применения. Не уверены, какой соединитель нужен вам? Позвоните по телефону 8-800-3333-965, и наши менеджеры помогут определить тип нужного разъема!

Разъем NF-1/2SF — спецификации [PDF, ~131Kb]
